Horizontalspülbohrverfahren (HDD)
Präzision und Effizienz

Boston Capital Group - HDD

3
1
2
Das Horizontalspülbohrverfahren hat sich in den letzten Jahren zu einer unverzichtbaren Technik im modernen Tiefbau entwickelt. Projekte, die früher als unmachbar galten, gehören heute dank dieser fortschrittlichen Methode zum Alltag.

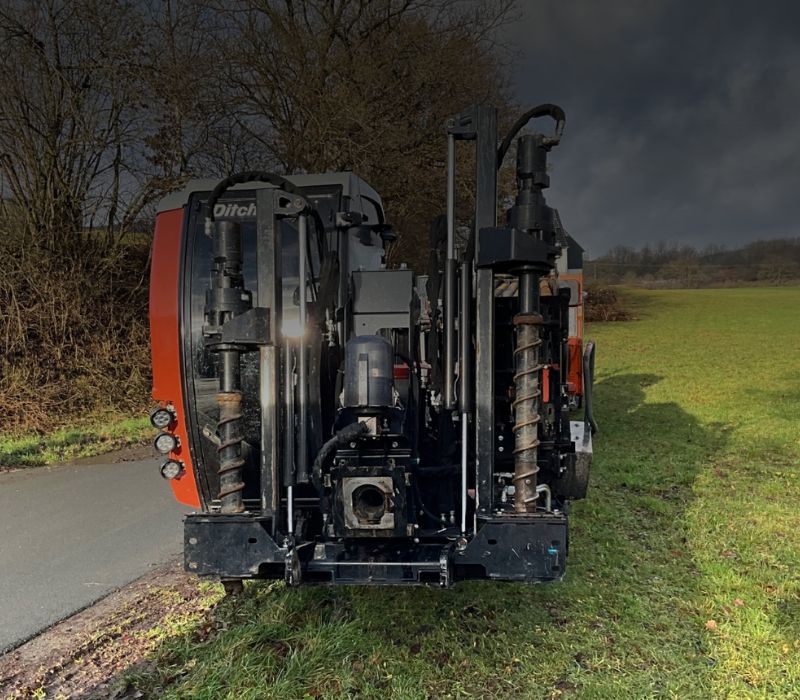

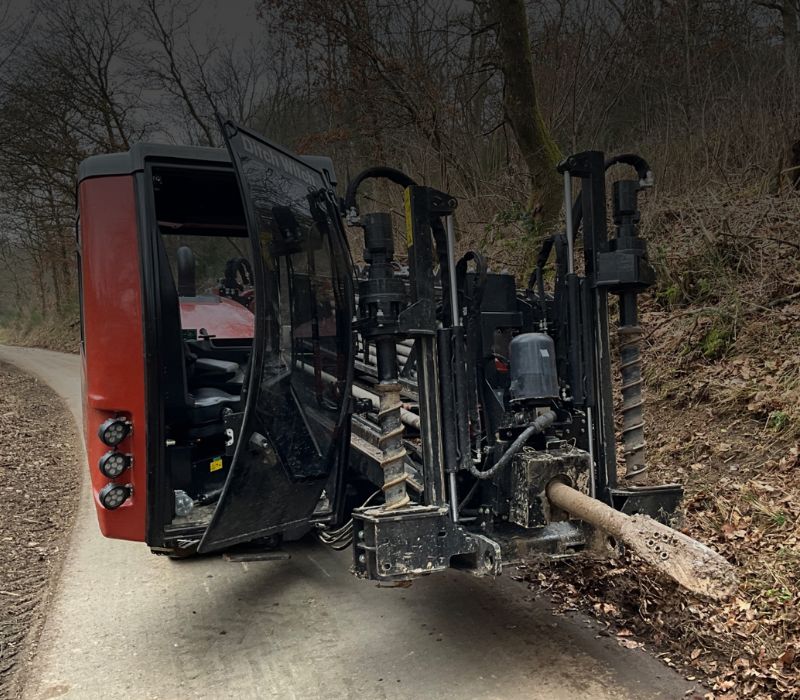

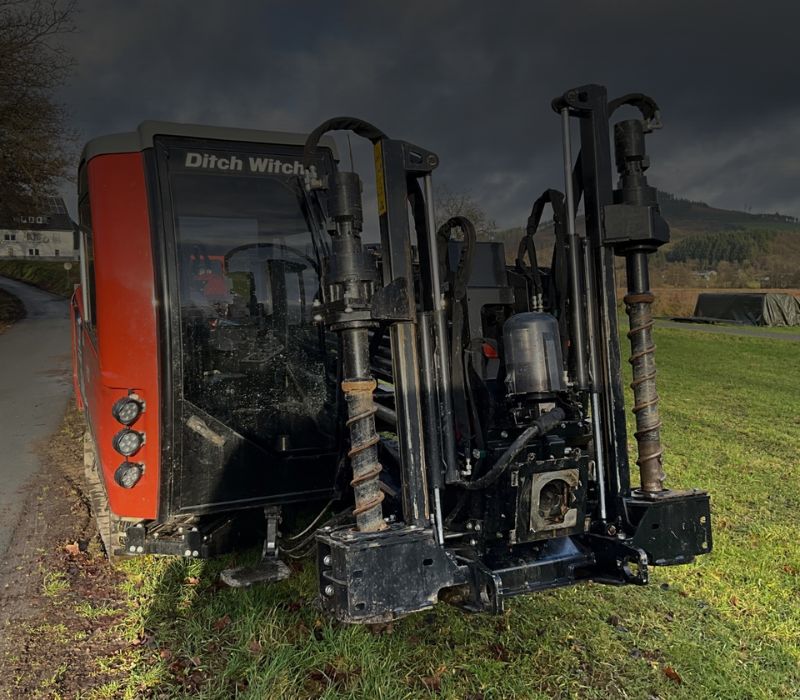

Mit unseren hochmodernen gesteuerten Bohranlagen realisieren wir Längsverlegungen von bis zu 500 Metern. Selbst anspruchsvolle Vorhaben wie Gewässerkreuzungen oder die Unterbohrung von Industriekomplexen werden mit dieser Technik mühelos bewältigt. Die Anwendungsbereiche reichen von der Gas-, Fernwärme- und Trinkwasserversorgung über Abwasserdruckleitungen bis hin zu Kabelschutzrohren für Telekommunikation, Verkehrsleitsysteme, Notrufsysteme sowie Nieder-, Mittel- und Hochspannungskabel.
Weitere Informationen

HDD-Anwendung

Boston Capital Group - HDD

Image hover effect image

DETAILS PRÜFEN

Glasfaser

Image hover effect image

DETAILS PRÜFEN

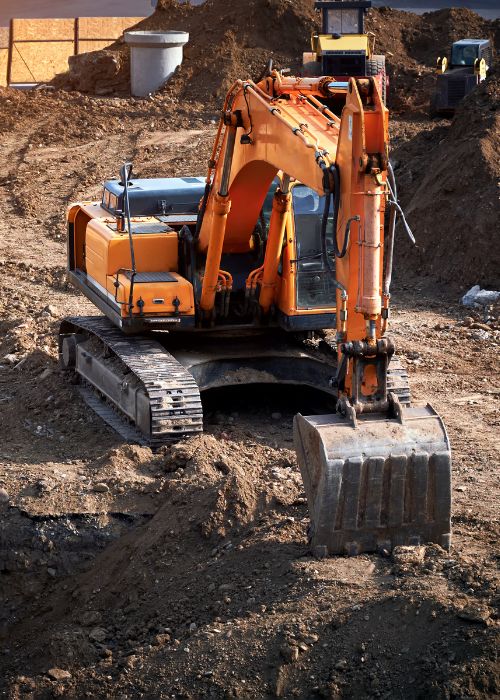

Kanalisation

Image hover effect image

DETAILS PRÜFEN

Gas

Image hover effect image

DETAILS PRÜFEN

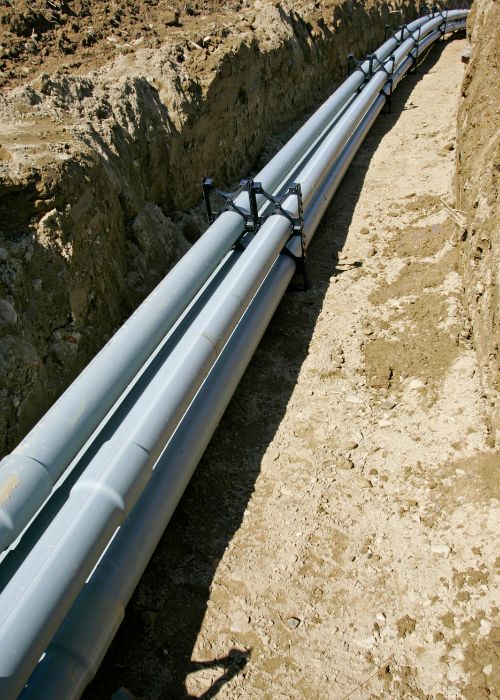

Energietechnik

Image hover effect image

DETAILS PRÜFEN

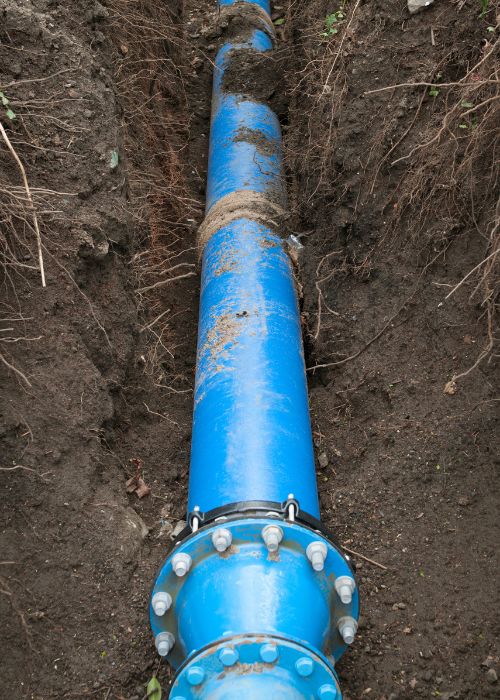

Wasser

Die Kraft der Tradition und die Kraft der INNOVATION

Boston Capital Group - HDD

Nützliche Informationen

Boston Capital Group - HDD

Nachhaltig und umweltschonend
Das Horizontalspülbohrverfahren ist eine umweltfreundliche Alternative zu herkömmlichen Bauweisen, da es den Eingriff in die ökologische Umgebung auf ein Minimum reduziert. Die punktuellen Bodenöffnungen begrenzen die Beeinträchtigungen auf ein kleines Areal. Besonders in städtischen Gebieten bietet diese Technik zahlreiche Vorteile, darunter geringere Baukosten, kürzere Bauzeiten, vereinfachte Genehmigungsverfahren, reduzierte Erdbewegungen und minimierte Verkehrsstörungen.

Eine Bohrung erfolgt in mehreren klar definierten Schritten:

  • Planung und Vorerkundung: Analyse des Bodens und Identifikation vorhandener Leitungen.
  • Auswahl von Bohrgeräten und Werkzeugen: Anpassung an die spezifischen Anforderungen wie Bohrlänge, Rohrdurchmesser und Bodenbeschaffenheit.
  • Pilotbohrung mit Ortung: Präzise Steuerung und Überwachung des Bohrverlaufs.
  • Aufweitbohrung(en) und Rohreinzug: Einzug der vorgesehenen Rohre.
  • Moderne Technik für beste Ergebnisse

Unsere Bohranlagen bestehen aus drei wesentlichen Komponenten:

  • Bohrlafette und Bohrwerkzeuge: Für präzise Steuerung und effizienten Vortrieb.
  • Bentonitmischanlage: Mit Zweikammersystem und Recyclingoption zur Stabilisierung des Bohrlochs.
  • Hydraulikstation: Für den Betrieb der Mischanlage und anderer Geräte.

Die Kombination aus Spültechnik und zuschaltbarem Schlagwerk ermöglicht den Einsatz auch in schwierigen Bodenklassen (bis Klasse 6). Selbst bei anspruchsvollen Bedingungen wie grobkörnigen Böden oder steinigen Einlagerungen können wir hervorragende Ergebnisse erzielen.

Die Steuerung des Bohrkopfes erfolgt über ein hochentwickeltes Ortungssystem, bei dem gemessene Werte permanent protokolliert werden. Die Steuerung basiert auf dem Uhrzeigerprinzip, wodurch Richtungsänderungen exakt vorgenommen werden können. Die Daten können gespeichert und bei Bedarf für Analysen oder Dokumentationen ausgedruckt werden.
Mit dem Horizontalspülbohrverfahren können Rohre aus Kunststoff, Stahl oder Guss mit einem Durchmesser von bis zu 600 mm eingebracht werden – sowohl einzeln als auch im Bündel. Besonders bei empfindlichen Materialien wie Kunststoffrohren stellen wir sicher, dass die zulässigen Zugkräfte nicht überschritten werden. Auf Wunsch des Auftraggebers werden die Zugkräfte während des Einzugs gemessen und dokumentiert.
Die MST Bauunternehmen GmbH ist Ihr erfahrener Partner für Horizontalbohrungen, Geothermie- und Brunnenbohrungen. Unsere Qualität, langjährige Erfahrung und Innovationskraft machen uns zu einem führenden Anbieter in der Branche.
Unsere Zusammenarbeit mit erfahrenen Partnerunternehmen aus der Tiefbaubranche ermöglicht uns die reibungslose und termingerechte Umsetzung von Projekten im Glasfaserausbau auf Netzebene 3, 4 und 5. Von der umfassenden Planung bis hin zur finalen Installation des Hausanschlusses begleiten wir Ihre Ausbauprojekte und stehen Ihnen bei allen Fragen beratend zur Seite.
Für eine effiziente und schnelle Umsetzung des Glasfaserausbaus setzen wir auf das bewährte Einblasverfahren. Dabei werden Lichtwellenleiter mithilfe eines Luftstroms und eines Druckkompressors in Leerrohre eingeblasen. Dieses Verfahren ist besonders effektiv und erlaubt uns, Glasfaserkabel in Abschnitten von bis zu 2,5 Kilometern zu verlegen. Die Methode wird sowohl auf Netzebenen 3 und 4 als auch, je nach Bedarf, auf Netzebene 5 eingesetzt.
Die Wahl der Verlegemethode richtet sich nach den örtlichen Gegebenheiten und den spezifischen Anforderungen des Projekts. Hier ein Überblick über die von uns angewandten Techniken:
Mithilfe von Baggern, Minibaggern oder Fräsen wird ein mindestens 60 cm tiefer Graben ausgehoben, in den Leerrohre oder erdverlegbare Kabel eingesetzt werden. Anschließend wird der Bereich wieder aufgefüllt. Diese Methode eignet sich für nahezu alle Oberflächen.
Ein Verlegepflug zieht eine Furche, in der Leerrohre oder Kabel direkt verlegt werden. Diese Technik ist besonders geeignet für den ländlichen Raum und wird häufig für die Vernetzung von Ortschaften eingesetzt.
Diese Methode erlaubt die unterirdische Verlegung von Leerrohren, z. B. unter Gebäuden, Gewässern, Bahntrassen oder Alleen. Sie wird bevorzugt eingesetzt, um große Distanzen mit minimalem Eingriff in die Oberfläche zu überbrücken.
Diese Technik eignet sich ideal für das Überqueren von Hindernissen wie Bächen oder Gleisen. Die Erdrakete wird exakt auf den Zielpunkt ausgerichtet und ermöglicht die Verlegung von Leerrohren ohne Oberflächenstörung. .
Schmale Gräben oder Schlitze werden mithilfe von Frästechniken in Asphalt oder Gehwegplatten angebracht. Dieses Verfahren ist platzsparend und erlaubt eine schnelle Verlegung von Kabeltrassen und Leerrohren. Je nach Anwendung unterscheidet man Nano-, Micro-, Mini- und Macro-Trenching. .
Verlegung im Abwasserkanal: Aufgrund ihrer Witterungsresistenz können Lichtwellenleiter in Abwasserkanälen verlegt werden. Diese Technik eignet sich insbesondere für innerstädtische Bereiche, da sie nahezu keine Verkehrsbehinderungen verursacht. Ersatz von Kupferleitungen durch Glasfaser: Der alte Kupferkern wird entfernt, und in den leeren Kabelmantel wird ein Leerrohr oder direkt eine Glasfaserleitung eingezogen
Mit Sondergenehmigungen der Deutschen Bahn verlegen wir Leerrohre entlang von Schienenwegen, um effizient große Strecken im ländlichen Raum abzudecken.
